ML307A-GSLN-OC开发板3D模型

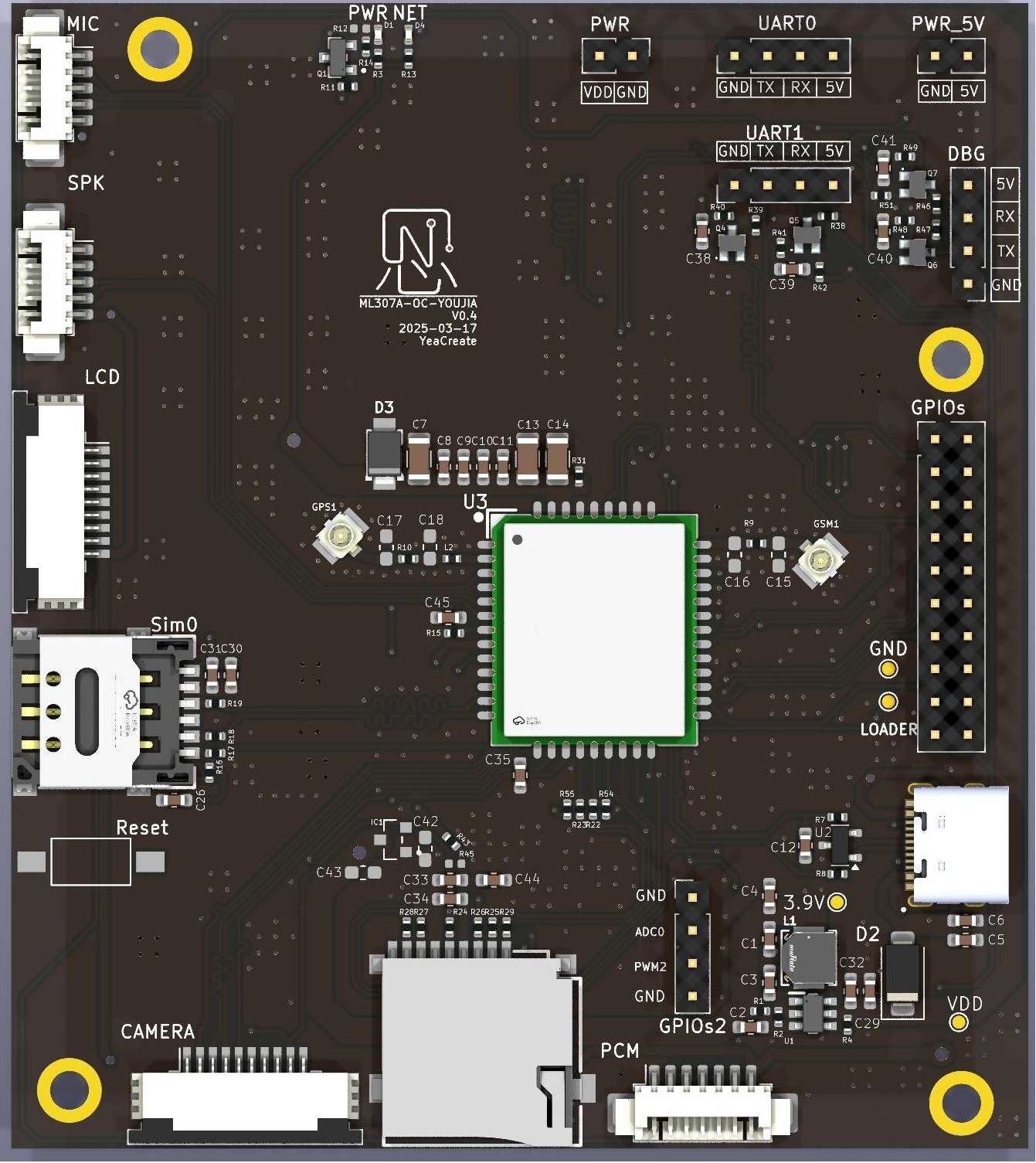

ML307A-GSLN-OC开发板正面
ML307A-GSLN-OC开发板背面
开发板简介
ML307A-GSLN-OC 4G是一款多功能4G开发板，使用C/C++语言开发，通过运行OpenCPU操作系统，使得本套件可在超低配置的情况下获得稳定以及良好的用户体验。可广泛应用于环境检测、远程控制、在线升级及各种形式智能硬件等领域。
开发板功能
| 编号 |
描述 |
| 1 |
MIC接口(可选) |
| 2 |
SPK接口(可选) |
| 3 |
LCD接口(可选)，支持FTF屏幕的分辨率：320*240，使用SPI方式驱动 |
| 4 |
SIM卡接口 |
| 5 |
复位按键 |
| 6 |
CAMERA接口(可选，只有8+8MB的版本支持，目前调过GC032A，支持30万像素) |
| 7 |
TF接口 |
| 8 |
PCM接口(可选) |
| 9 |
GPIOs2(GND、ADC0、PWM2、GND) |
| 10 |
Type-C供电、烧录下载 |
| 11 |
GND与LOADER焊盘短接用于烧录 |
| 12 |
GPIO扩展口 |
| 13 |
GSM天线座子(4G天线) |
| 14 |
DBG串口 |
| 15 |
UART1串口 |
| 16 |
通讯参考电压输入 |
| 17 |
UART2串口 |
| 18 |
VDD输入电压 |
| 19 |
NET网络信息灯 |
| 20 |
PWR电源信号灯 |
| 21 |
GPS天线座子(GPS室外定位功能) |
开发板配置
| 项目 |
型号 |
备注 |
| 主控 |
ASR1606 |
|
| 处理器 |
624MHz Cortex-R5 |
|
| RAM |
3135KB |
|
| PSRAM |
8M |
4M/8M 可选 |
| QSPI Flash |
8M |
4M/8M 可选 |
| 代码存储空间 |
1M |
|
开发板可以通过两种方式供电，分别为USB供电和VDD外置电源供电，如下图所示。
| 项目 |
电压 |
备注 |
| USB供电 |
5V |
|
| VDD外置电源供电 |
电压范围：5V<VDD<20V |
|
